カナダ駐在時、ベースメントで趣味のスピーカー製作をしていました。
完全な素人工作ですが掲載してみます。

使用ドライバー
ツイーター： Raven R2
スコーカー： Dynaudio M-560D
ミッドバス： Skaaning SK170-308
ウーハー　： North Creek Music Leviathan

パッシブネットワークでミッドバスはTLｓ、ウーハーは密閉の
自作の箱に入れています。
箱の材料はMDFにクルミのムク材と突板を使用しています。
製作過程を簡単に下記に書いてみました。

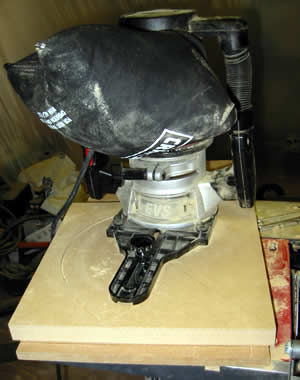

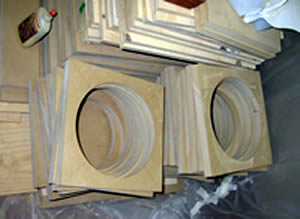

	箱の構造はMDFの積層構造になっています。したがって、ルーター等を使用し同じ形の板を大量に切り出しました。かなり根気のいる作業で、埃まみれになりながら地道な作業が続きました。
	こんな感じです。

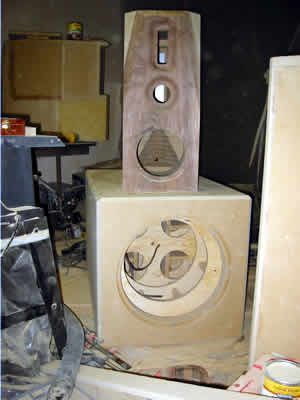

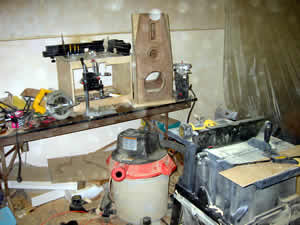

	作業場の様子です。写真中央上に写っているのはクルミの板から加工したバッフルです。

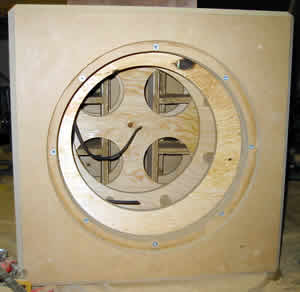

	ウーハーモジュールの箱です。 MDFとプライウッドで組んでいます。内側面と補強用リブがプライウッドとなっておりなるべく内部の反射を抑えるようにしました。１８インチドライバー用なのでかなり大きい箱です。家内からは冷蔵庫と命名されました。重さもかなりのものです。

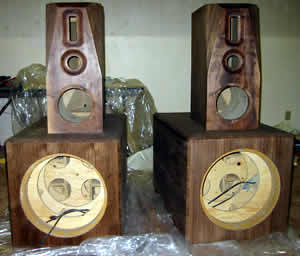

	突板を張る前の半完成の状態です。

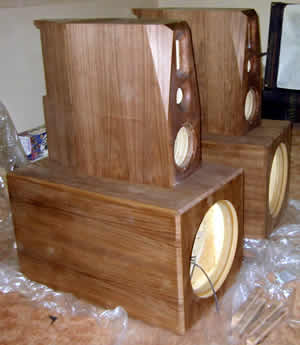

	突板を張ったところです。
	ニスを塗ったところです。

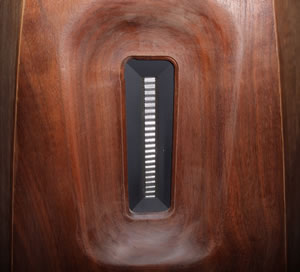

	ツイーター部分です。 RAVEN　R-２ですが、アルミのリボンツイーターでマグネットはネオジュウムです。このマグネットは強力でボルト等を近づけるとすごい力で引き寄せられます。

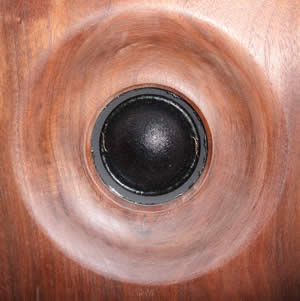

	スコーカーはDynaudioのエソターです。ソフトドームドライバーです。

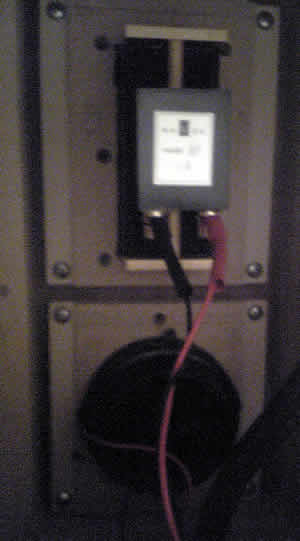

	ツイーターとスコーカーをバッフル裏から見たところです。

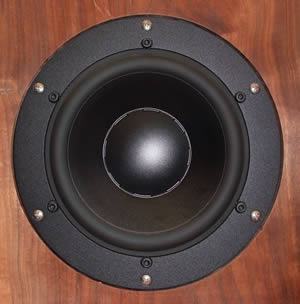

	ミッドバス部分です。オーディオテクノロジー社のSkaaningです。ここのユニットはソナスファーベルのガルネリにも使用されていたと思います。

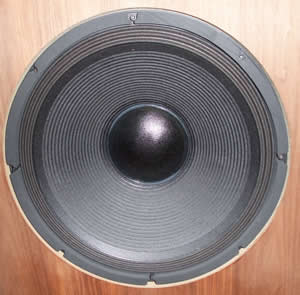

	ウーハー部分です。 North Creek Music LeviathanですがAURAの１８インチユニットをベースに作られたものです。 AURAより効率を落とし低域再生を優先したものですが密閉向きのマッチングしたものを選別してもらいました。マグネットはネオジュウムです。

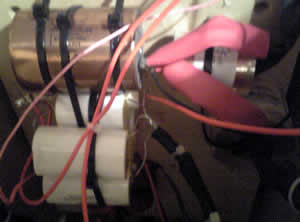

	ネットワーク部分です。 CAPはMultiCap PPFX-S,Audio Note インダクターはAlpha-Core-12

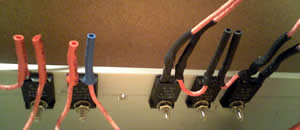

	抵抗にはCADDOCKを使用しています。スピーカーターミナルを取り付けてあるアルミ製のアングルをヒートシンク替わりにしています。
